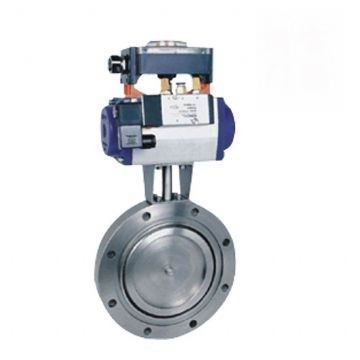

進口氣動真空蝶閥
品牌:美國威盾VTON
原理
進口氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸�？蛇x配反饋信號裝置及電氣閥門定位器。
進口氣動真空蝶閥性能
1:漏率:≤1.3×10-9Pa.M3/S；
2:適用壓力范圍:1.3×10-5Pa～3×105Pa;
3:工作溫度:氟橡膠-25℃～+150℃；
4:安裝位置:任意
5:氣源壓力:0.4－0.6Mpa；
6:閥板兩側壓力差與閥門開、關無關；
7:壽命:≥10000次。
進口氣動真空蝶閥參數
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC |
|
氣缸可選 |
標準出廠：雙作用式
特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?SPAN lang=EN-US>
可選常開或常閉 |
|
